12V24AH

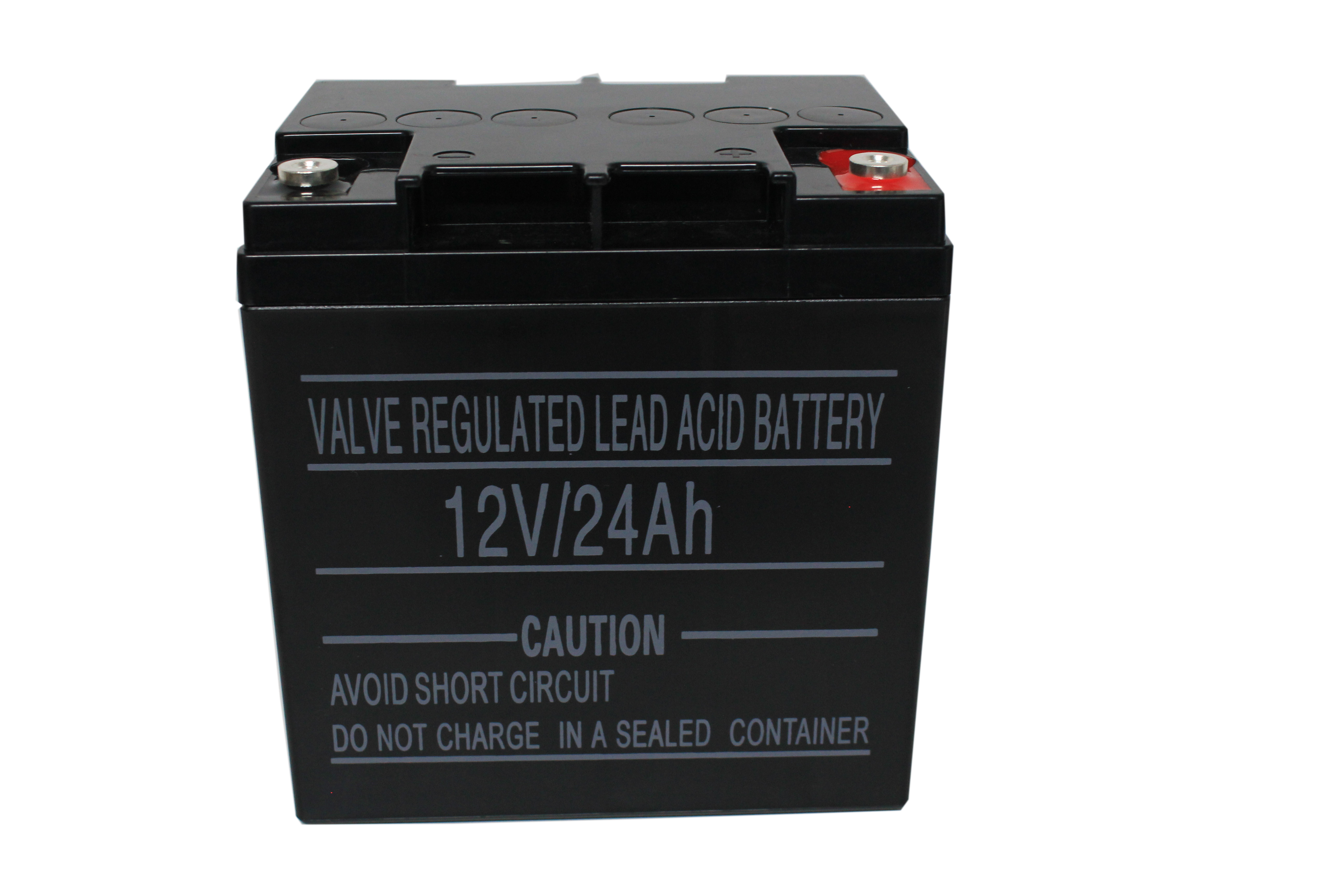

普通閥控式密封鉛酸蓄電池系列 12V24AH/20HR
電池構成
一般規格
恒電流放電數據
恒功率放電數據
終止電壓
存儲時間與放電時間關系
普通鉛酸系列是采用美國技術制造的普通閥控式鉛酸免維護蓄電池，廣泛應用于后備電源系統和太陽能系統等
| 應用領域 | 電池特點 |
|
|
電池構成
| 電池組成 | 正極板 | 負極板 | 電池殼 | 電池蓋 | 安全閥 | 端子 | 隔板 | 電解液 |
| 材料 | 二氧化鉛 | 鉛 | ABS | ABS | 橡膠 | 鉛 | AGM玻璃纖維 | 稀硫酸 |
一般規格
| 電池型號 | 12V24AH/20HR | |||
| 設計使用壽命 | 3 年 | |||
| 容量(25℃) | 20HR (1.26A) | 10HR (2.4A) | 5HR (4.08A) | 1HR (13.2A) |
| 24AH | 22AH | AH | AH | |
|

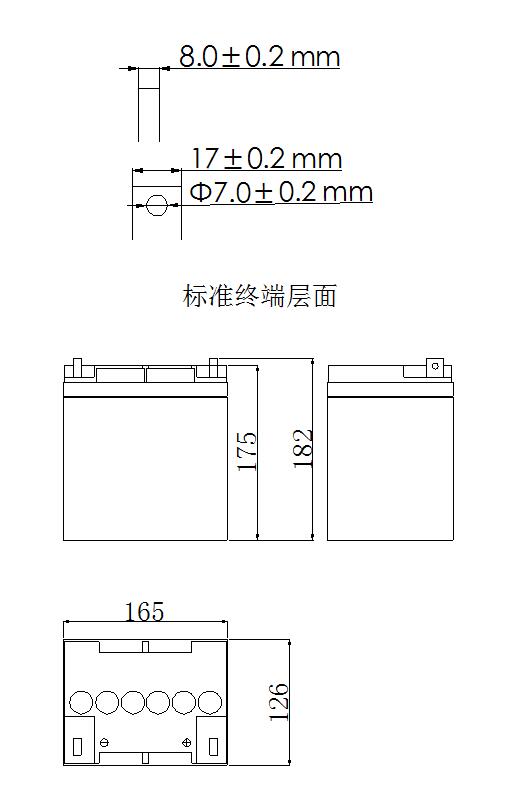

外型尺寸: mm (inch) |
長 | 寬 | 高 | 總高 |
| 165 (6.50) | 126 (4.96) | 175 (6.89) | 182 (7.17) | |
| 重量 | 8.0 Kg (17.6lbs) | |||
| 內阻 | 充滿電時 25℃: 0.01 Ohm | |||
| 自放電 | 25℃時每月3%的容量 | |||
| 溫度與容量的關系. (20小時率) | 40℃ | 25℃ | 0℃ | -15℃ |
| 105% | 100% | 85% | 65% | |
| 充電電壓(25℃) | 循環使用 | 浮充使用 | ||
|
14.4-15.0V(-24mV/℃), 最大電流: 6.0A |
13.5-13.8V (-18mV/℃) | |||

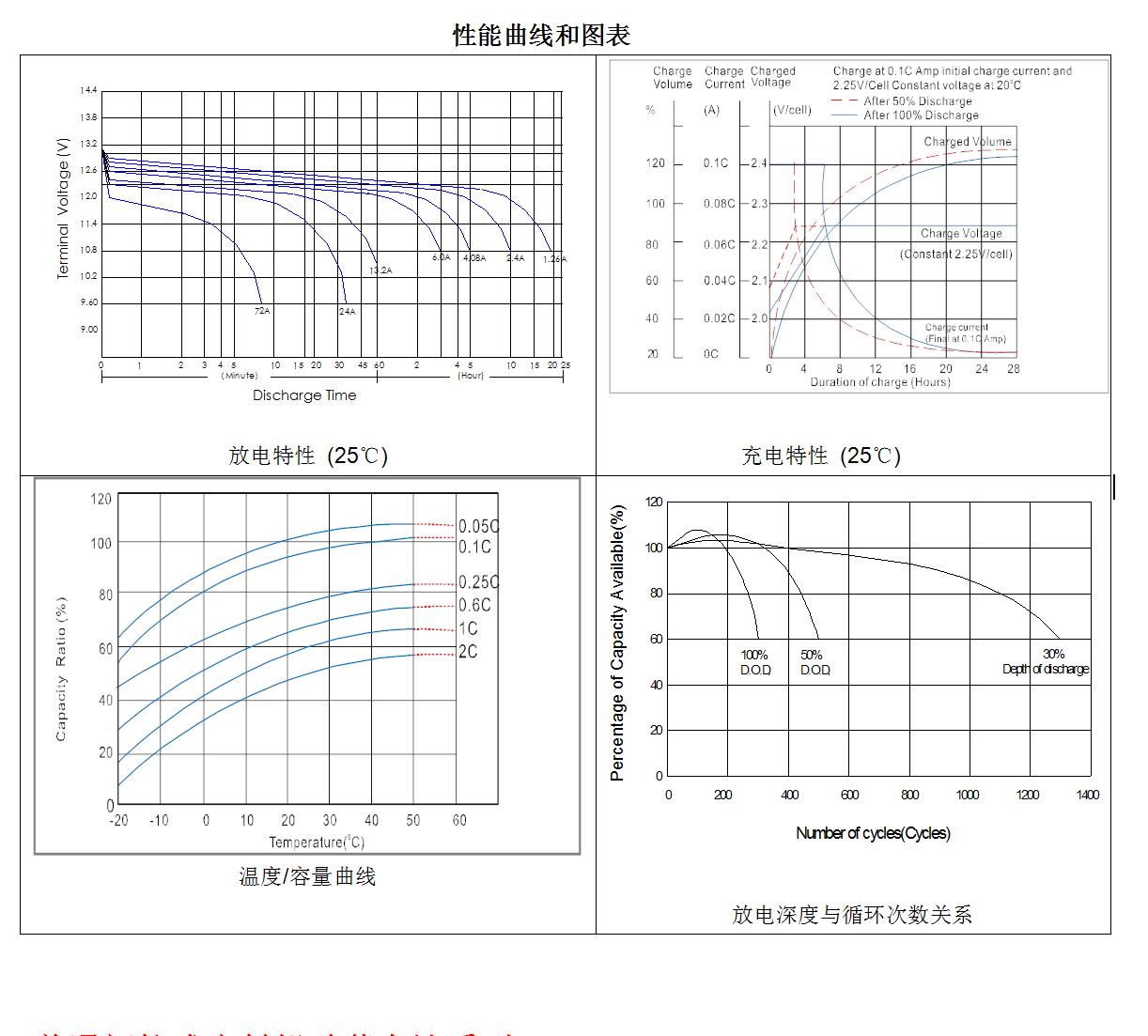

恒電流放電數據
| 恒電流放電數據表(25℃時電流) | |||||||||
| 終止電壓 | Minute (s) | Hour (s) | |||||||
| 5 | 10 | 15 | 30 | 1 | 3 | 5 | 10 | 20 | |
| 1.60 | 110 | 76.0 | 52.0 | 31.0 | 17.0 | 7.59 | 4.87 | 2.53 | 1.24 |
| 1.65 | 104 | 72.4 | 49.7 | 29.8 | 16.4 | 7.36 | 4.76 | 2.48 | 1.23 |
| 1.70 | 98.3 | 68.6 | 47.3 | 28.5 | 15.7 | 7.10 | 4.64 | 2.43 | 1.22 |
| 1.75 | 92.2 | 64.7 | 44.9 | 27.1 | 15.0 | 6.82 | 4.50 | 2.38 | 1.20 |
| 1.80 | 86.1 | 60.9 | 42.4 | 25.7 | 14.3 | 6.52 | 4.34 | 2.32 | 1.18 |
| 恒功率放電數據表 ( 25℃時功率) | |||||||||
| 終止電壓 | Minute (s) | Hour (s) | |||||||
| 5 | 10 | 15 | 30 | 45 | 1 | 2 | 3 | 5 | |
| 1.60 | 198 | 129 | 96.3 | 58.8 | 42.8 | 33.9 | 20.6 | 14.5 | 8.49 |
| 1.65 | 185 | 122 | 91.1 | 55.9 | 40.8 | 32.5 | 20.0 | 14.2 | 8.34 |
| 1.70 | 173 | 114 | 85.8 | 52.9 | 38.8 | 31.0 | 19.3 | 13.8 | 8.18 |
| 1.75 | 161 | 107 | 80.5 | 49.8 | 36.7 | 29.4 | 18.5 | 13.4 | 8.00 |
| 1.80 | 149 | 99.2 | 75.2 | 46.7 | 34.6 | 27.8 | 17.7 | 12.9 | 7.81 |
| 放電時率 | 放電電流 | 終止電壓（V/單格） |
| 10h | 0.1C10 A (I10) | 1.75 |
| 3h | 0.25C10 A (I3) | 1.75 |
| 1h | 0.55C10 A (I1) | 1.60 |
| 儲存時間 | 建議充電時間 |
| 短于6個月（出廠或上一次充電之日起） | 16個小時以內（恒壓充電；電壓值為2.4V/單格） |
| 短于12個月（出廠或上一次充電之日起） | 20個小時以內（恒壓充電；電壓值為2.4V/單格） |
| 短于6個月（出廠或上一次充電之日起） | 8個小時以內（恒流充電；電流值為0.1C安培） |
| 短于12個月（出廠或上一次充電之日起） | 10個小時以內（恒流充電；電流值為0.1C安培） |
